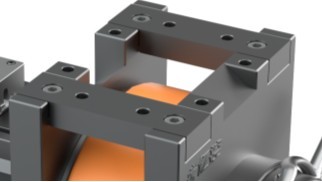

高強度合金フレーム構造、より高い耐荷重能力。
横型駆動輪、無操向
当社は、高い安定性を備えた水平走行輪を提供しています。これは様々な産業環境に適しており、優れた制御性能を備えています。水平走行輪は自動化設備における中核部品であり、設備の移動と走行機能を主に担っています。
キーワード: 移動ロボット | AGV完成車システム | 磁気ナビゲーションシステム
機能特徴
パラメータ表
図面ダウンロード
添付ファイル
製品紹介：
横型駆動輪（ステアリング機構非搭載）はコンパクト設計により高い安定性と駆動性能を両立し、AGV（自動誘導車両）、自動化生産ライン、物流設備に最適です。前後直線運動制御に特化しており、自律的な方向転換機能は有しません。複雑な経路制御にはステアリングホイールや旋回モジュールとの併用が必要です。
1.減速機オプション：平行軸ギア／プラネタリ減速機 → 構造コンパクト、低騒音、高出力トルク
2.横型駆動輪シリーズ（ホイール径 mm 区分）：150, 167, 198, 210, 220, 250, 270, 280, 300, 350, 410, 500, 600 → 業界最大級のサイズバリエーション
3.荷重範囲：600kg～20,000kg（シリーズ別）
4.入力電圧範囲：12V～96V → 本製品はステアリング機構非搭載
5.ホイール材質オプション：ポリウレタン または ゴム構造
6.モーターオプション：直流ブラシ付き・交流誘導・永久磁石サーボモーター → 出力範囲：400W～15kW
7.オプション部品：ダンパースプリング、リミットスイッチ、原点スイッチ、インクリメンタル／アブソリュートエンコーダ、ポテンショメータ
製品詳細情報

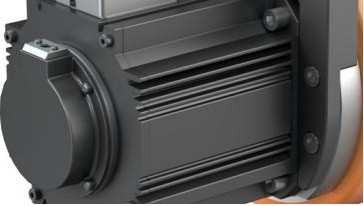

高性能TECシリーズモーターが強力な駆動力を提供。
型号 | 额定电压 (V) | 功率 (W) | 额定电流 (A) | 转速 (RPM) | 额定扭矩 (Nm) | 减速比 | 输出扭矩 (Nm) | 最大扭矩 (Nm) | 最大负载 (Kg) |
TEC-150 | 48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 114 | 600 |
48 | 1000 | 27 | 3000 | 32 | 21 | 54 | 114 | 600 | |
TEC-167 | 24 | 400 | 18.4 | 3000 | 1.27 | 21 | 23 | 69 | 800 |
24 | 400 | 18.4 | 3000 | 1.27 | 32 | 35 | 105 | 800 | |
48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 120 | 800 | |
48 | 1000 | 26.4 | 3000 | 3.18 | 32 | 88 | 240 | 800 | |
TEC-198 | 48 | 3000 | 68 | 3000 | 9.55 | 32 | 260 | 576 | 1500 |
TEC-220 | 48 | 750 | 18 | 3000 | 2.4 | 28 | 58 | 174 | 1000 |
48 | 750 | 18 | 3000 | 2.4 | 40 | 82 | 246 | 1000 | |
48 | 1000 | 26.4 | 3000 | 3.18 | 40 | 102 | 306 | 1000 | |
TEC-250 | 48 | 1500 | 35 | 2000 | 7.16 | 27 | 165 | 480 | 1600 |
48 | 1500 | 35 | 2000 | 7.16 | 40 | 245 | 735 | 1600 | |
48 | 2000 | 50 | 2000 | 9.55 | 27 | 220 | 480 | 1600 | |
48 | 2000 | 50 | 2000 | 9.55 | 40 | 325 | 880 | 1600 | |
TEC-270 | 48 | 2500 | 55 | 2000 | 11.9 | 28 | 284 | 872 | 2000 |
48 | 2500 | 55 | 2000 | 11.9 | 40 | 405 | 1040 | 2000 | |
TEC-300 | 48 | 3000 | 74 | 2500 | 12 | 21 | 214 | 642 | 3000 |
48 | 3000 | 74 | 2500 | 12 | 40 | 408 | 1080 | 3000 | |
48 | 4000 | 96 | 2500 | 15 | 21 | 268 | 780 | 3000 | |
48 | 4000 | 96 | 2500 | 15 | 40 | 510 | 1080 | 3000 | |
TEC-410 | 48 | 5800 | 150 | 2000 | 27 | 40 | 918 | 3060 | 6000 |
48 | 5800 | 150 | 2000 | 27 | 70 | 1610 | 3060 | 6000 | |
48 | 7500 | 208 | 2000 | 35 | 40 | 1190 | 2980 | 6000 | |
48 | 7500 | 208 | 2000 | 35 | 70 | 2080 | 3060 | 6000 | |
TEC-600 | 48 | 8000 | 196 | 2000 | 40 | 120 | 4080 | 6400 | 12000 |
72 | 9000 | 196 | 1500 | 48 | 82.87 | 3356 | 10000 | 20000 |
PDFダウンロード
-
文書のサイズ 262.9KB
-
文書のサイズ 289.6KB
-
文書のサイズ 306.5KB
-
文書のサイズ 302.6KB
-
文書のサイズ 314.5KB
-
文書のサイズ 268.6KB
-
文書のサイズ 275.2KB
3Dダウンロード
六大品質保証
専門技術チーム
熟練の技術者
先進的な生産設備
経験豊富な生産スタッフ
厳格なテストプログラム
工場の実力
よくある質問
臥式走行輪はどのような用途に使用できますか？
臥式走行輪は、AGV、移動ロボット、重機、空港地上支援車両など、高精度な制御と安定した操作が必要とされる場面で広く利用されています。
横型歩行輪の耐荷重はどれくらいですか？
耐荷重は型番によって異なります。詳細なパラメータについては、技術サポート：中企動力にご連絡ください。
横型歩行輪の耐久性はどうですか？
臥式走行輪は高品質の材料と高性能モーターを使用して製造されており、優れた耐久性と安定した性能を提供します。過酷な環境下でも長期間にわたって良好な性能を維持します。
