臥式平行軸駆動輪
私たちは、効率的で柔軟な動作が可能な水平平行軸駆動輪を提供しています。中程度の負荷と多方向への柔軟な動作が必要な産業用ロボットや自動化装置に最適です。22年間の生産と研究開発の経験により、中国最大のモバイルロボットコア部品サプライヤーの一つとなっています。
キーワード: 移動ロボット | AGV完成車システム | 磁気ナビゲーションシステム
機能特徴
パラメータ表
図面ダウンロード
添付ファイル
製品紹介：
横型平行軸駆動輪は、平行軸構造設計を採用し、装置の前後・左右など多方向へのスムーズで効率的な走行を保証します。この構造により中負荷条件下で卓越した性能を発揮し、産業オートメーションシステムにおける柔軟な作業要求に応える理想的なソリューションです。
1.構造コンパクト、低騒音、高出力トルク
2.横型駆動輪シリーズ（ホイール径 mm で区分）：167, 210, 220, 250, 270, 280, 300 → 全アプリケーション範囲をカバー
3.横型駆動輪 荷重範囲：400kg～20,000kg（各シリーズ対応）
4.入力電圧範囲：12V～96V → 横型（ステアリング機構付き/ステアリング機構なし オプション）
5.ホイール材質オプション：ポリウレタン または ゴム 構造
6.モーターオプション：直流ブラシ付きモーター、交流誘導モーター、永久磁石サーボモーター → 出力範囲：400W～15kW
7.オプション部品：ダンパースプリング（減震ばね）、リミットスイッチ、原定スイッチ（※通常「原点スイッチ」）、インクリメンタル/アブソリュートエンコーダ、ポテンショメータ 等
応用領域

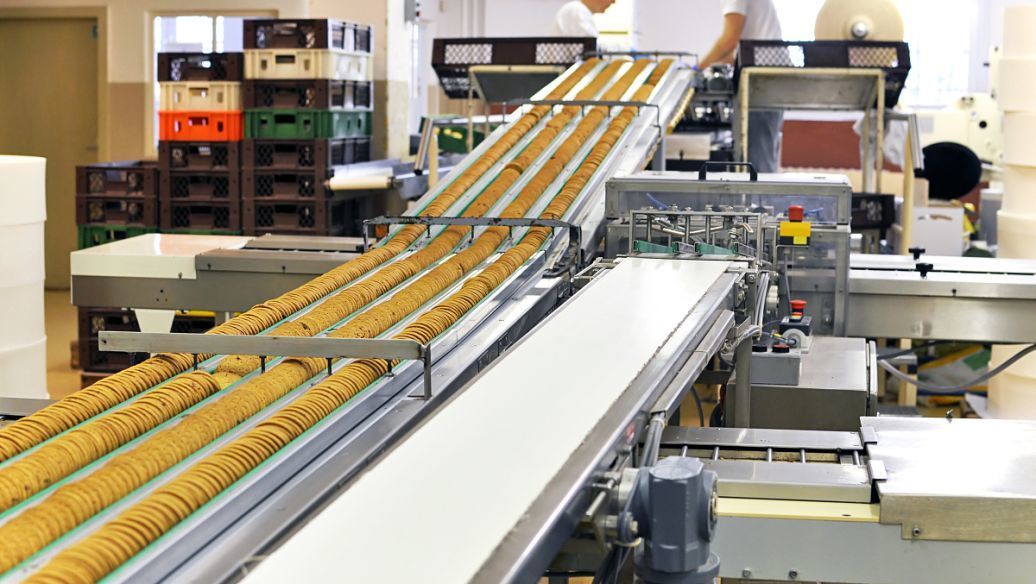

自動化組立ライン：様々な自動化設備に柔軟な動作サポートを提供し、生産ラインの高効率運転を確保します。

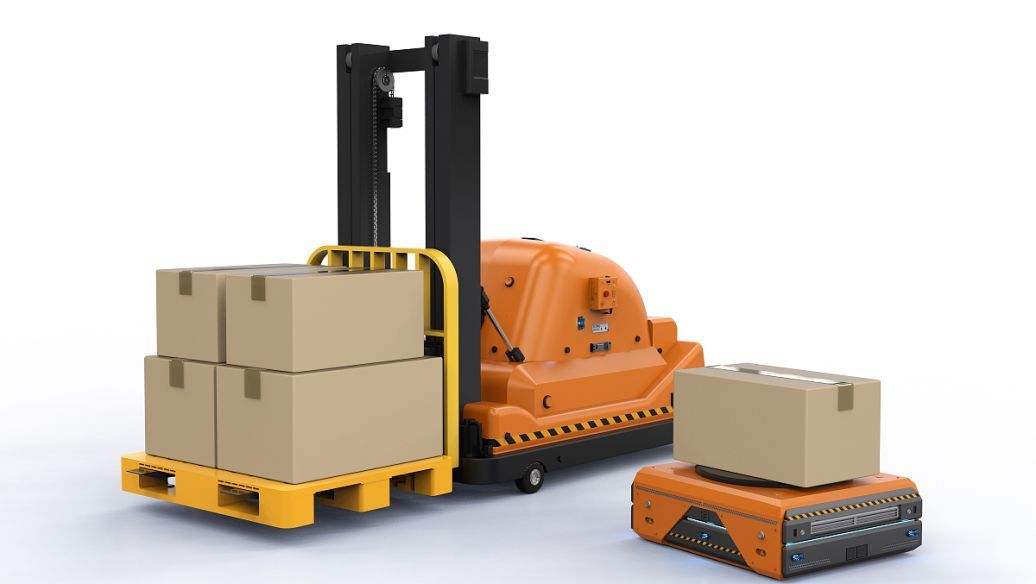

小型移動プラットフォーム：柔軟な移動と中程度の負荷の効率的な運搬を必要とする工具や運搬機器に最適です。
| 型号 | 额定电压 (V) | 功率 (W) | 额定电流 (A) | 速度 (RPM) | 额定转矩 (Nm) | 减速比 | 输出转矩 (Nm) | 最大转矩 (Nm) | 最大负载 (Kg) |
| TEC-150 | 48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 114 | 600 |
| 48 | 1000 | 27 | 3000 | 32 | 21 | 54 | 114 | 600 | |
| TEC-167 | 24 | 400 | 18.4 | 3000 | 1.27 | 21 | 23 | 69 | 800 |
| 24 | 400 | 18.4 | 3000 | 1.27 | 32 | 35 | 105 | 800 | |
| 48 | 750 | 18 | 3000 | 2.4 | 21 | 40 | 120 | 800 | |
| 48 | 1000 | 26.4 | 3000 | 3.18 | 32 | 88 | 240 | 800 | |
| TEC-198 | 48 | 3000 | 68 | 3000 | 9.55 | 32 | 260 | 576 | 1500 |
| TEC-220 | 48 | 750 | 18 | 3000 | 2.4 | 28 | 58 | 174 | 1000 |
| 48 | 750 | 18 | 3000 | 2.4 | 40 | 82 | 246 | 1000 | |
| 48 | 1000 | 26.4 | 3000 | 3.18 | 40 | 102 | 306 | 1000 | |
| TEC-250 | 48 | 1500 | 35 | 2000 | 7.16 | 27 | 165 | 480 | 1600 |
| 48 | 1500 | 35 | 2000 | 7.16 | 40 | 245 | 735 | 1600 | |
| 48 | 2000 | 50 | 2000 | 9.55 | 27 | 220 | 480 | 1600 | |
| 48 | 2000 | 50 | 2000 | 9.55 | 40 | 325 | 880 | 1600 | |
| TEC-270 | 48 | 2500 | 55 | 2000 | 11.9 | 28 | 284 | 872 | 2000 |
| 48 | 2500 | 55 | 2000 | 11.9 | 40 | 405 | 1040 | 2000 | |
| TEC-300 | 48 | 3000 | 74 | 2500 | 12 | 21 | 214 | 642 | 3000 |
| 48 | 3000 | 74 | 2500 | 12 | 40 | 408 | 1080 | 3000 | |
| 48 | 4000 | 96 | 2500 | 15 | 21 | 268 | 780 | 3000 | |
| 48 | 4000 | 96 | 2500 | 15 | 40 | 510 | 1080 | 3000 | |
| TEC-410 | 48 | 5800 | 150 | 2000 | 27 | 40 | 918 | 3060 | 6000 |
| 48 | 5800 | 150 | 2000 | 27 | 70 | 1610 | 3060 | 6000 | |
| 48 | 7500 | 208 | 2000 | 35 | 40 | 1190 | 2980 | 6000 | |
| 48 | 7500 | 208 | 2000 | 35 | 70 | 2080 | 3060 | 6000 | |
| TEC-600 | 48 | 8000 | 196 | 2000 | 40 | 120 | 4080 | 6400 | 12000 |
| 72 | 9000 | 196 | 1500 | 48 | 82.87 | 3356 | 10000 | 20000 |
六大品質保証
専門技術チーム
熟練の技術者
先進的な生産設備
経験豊富な生産スタッフ
厳格なテストプログラム
工場の実力
よくある質問
臥式平行水平駆動輪はどのようにして柔軟な動きを実現するのか？
その平行軸構造により、車輪は複数の方向で安定した動きを維持でき、複雑な用途にも適しています。
この製品はどのような負荷に適していますか？
私たちのドライブホイールは、中程度の負荷のアプリケーションに特に適しており、動的な環境で優れた性能を発揮します。
平行水平駆動輪の寿命を延ばすには、どのようにメンテナンスすればよいですか？
定期的に車輪の動作環境と潤滑システムをチェックし、清潔に保ち、過負荷を避け、長期的な安定稼働を確保します。
ポリウレタン車輪のメンテナンス方法は？
ポリウレタンホイールの寿命を延ばすには、適切なメンテナンスが必要です。定期的にホイールを清掃し、ほこりやゴミがホイール表面や内部に蓄積するのを防ぎます。ホイールの摩耗状況をチェックし、摩耗が激しいホイールは交換します。使用中は、過積載や高速走行を避け、ホイールの摩耗や損傷を軽減します。
製品の納期はどのくらいですか？
製品の納期について、通常、当社の標準的な製品納期は4週間程度です。この期間には、製造、品質検査、基本的な梱包準備が含まれます。もちろん、この期間は、注文の規模、複雑さ、カスタマイズの要件によって調整される場合があります。大量注文や特別なカスタマイズが必要な場合は、お客様と詳細に協議し、より正確な納期表を提供します。当社は、製品の品質を確保することを前提に、納期を可能な限り短縮し、お客様の緊急のニーズを満たすことに尽力しています。また、当社は完璧な物流システムを備えており、製品が安全かつタイムリーにお客様の手元に届き、お客様の使用計画を強力に支援することを保証します。納品プロセス全体を通して、お客様と緊密に連携し、情報の透明性と正確性を確保します。
製品の品質管理とアフターサービスはどうやって保証されますか？
当社は、原材料の調達から生産加工、組立試験、製品出荷に至るまで、各工程において厳格な品質管理システムを確立しており、製品の性能安定性と信頼性を確保しています。また、25名以上の専門技術開発チームを擁し、製品設計の最適化と性能向上を継続的に図っています。アフターサービスにおいては、製品の設置指導、試運転、故障診断、修理など、包括的な技術サポートを提供することをお約束し、お客様が使用中に問題が発生した場合でも迅速な解決を図ります。
